Напівавтоматична система тривісних випробувань ґрунтів TSZ-1T

Напівавтоматична система тривісних випробувань ґрунтів TSZ-1T

СТАНДАРТИ

ASTM D4767

ASTM D2850

ASTM D2166/D2166M

Напівавтоматична система тривісних випробувань використовує найпередовіші технології. Вона поєднує механічні, електронні, повністю автоматизовані системи керування та автоматизовану перевірку датчиків.

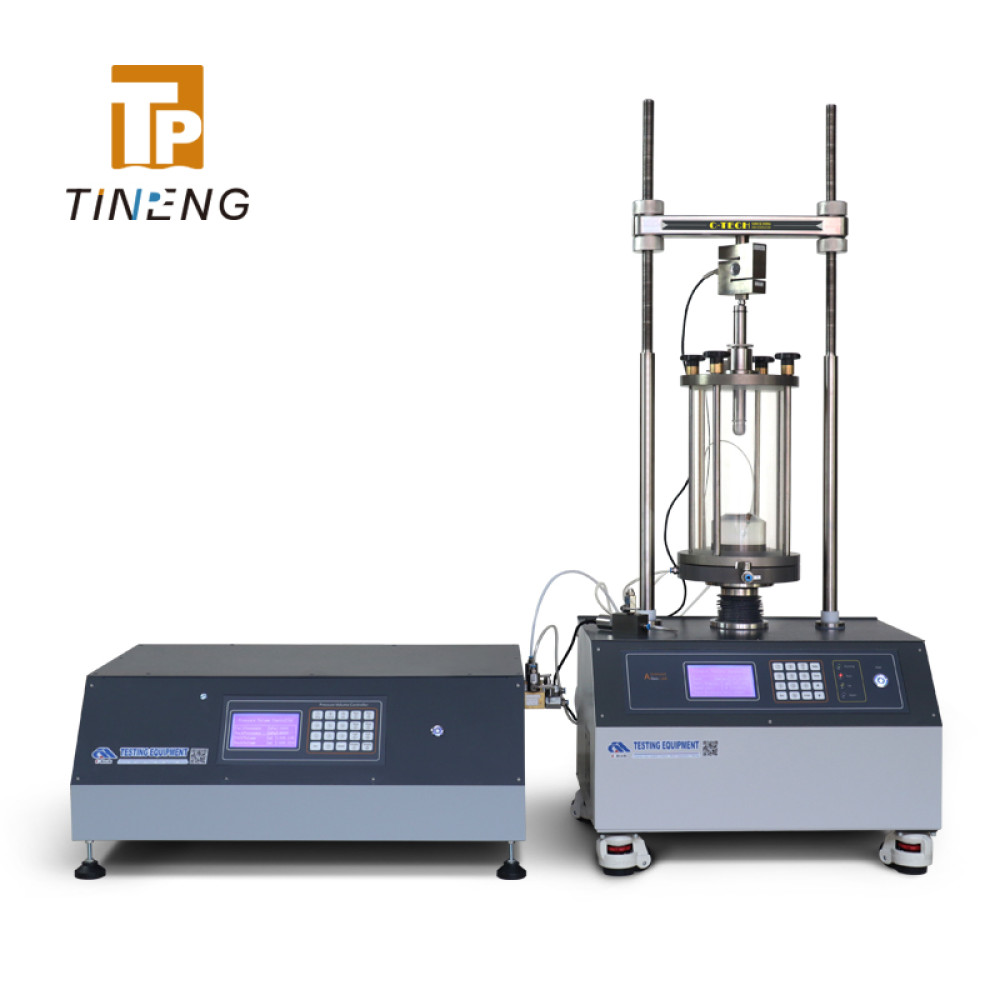

Пристрій складається з тривісної навантажувальної рами, удосконаленого регулятора тиску та об'єму (APVC), тривісної комірки, різних датчиків, пристроїв контролю температури та програмного забезпечення AdvancedGeoLAB®. Тривісна рама навантаження призначена для використання як у складі комп'ютеризованої тривісної системи, так і в якості автономного пристрою. Тривісна навантажувальна рама та вдосконалений регулятор тиску та об'єму оснащені графічним РК-дисплеєм та панеллю управління.

МОДУЛІ УПРАВЛІННЯ ВИПРОБУВАННЯМИ

◎ Модуль збору даних;

◎ Випробування на насичення протитиском;

◎ Випробування на консолідацію в одному напрямку та консолідацію в різних напрямках (попередній контакт);

◎ Випробування на неконсолідованість у недренованому стані (випробування UU);

◎ Випробування на консолідацію в недренованому стані (випробування CU);

◎ Випробування на консолідацію з дренажем (випробування CD);

Тривісна навантажувальна рама має високу жорсткість, довговічність, низький рівень шуму і плавну роботу. Як джерело живлення використовується кроковий двигун у поєднанні із зубчастою передачею. Вона оснащена верхнім та нижнім обмежувачами; осьова деформація вимірюється та реєструється високоточним датчиком переміщення. Осьова

навантаження вимірюється датчиками сили. Завдяки пристрої захисту від перевантаження, при перевищенні осьового навантаження діапазону вимірювання датчика машина автоматично зупиняється.

Удосконалений контролер тиску та об'єму.

Удосконалений контролер тиску та об'єму дуже простий у використанні та є ідеальним рішенням для найсучасніших лабораторій. При використанні з тривісною рамою навантаження, реєстраторами даних і програмним забезпеченням він може управлятися з комп'ютера і бути частиною повної автоматизованої системи тривісного тестування. Він також може використовуватися як автономний пристрій, який повністю функціонує з комп'ютерним керуванням або без нього. Усі пристрої мають власний інтерфейс. Пристрої постачаються в комплекті з внутрішніми датчиками об'єму та тиску. Обидва канали попередньо відкалібровані, можуть створювати тиск до 2 МПа і забезпечують максимальний вимірювання об'єму 60 мл з точністю до 0,001 мл.

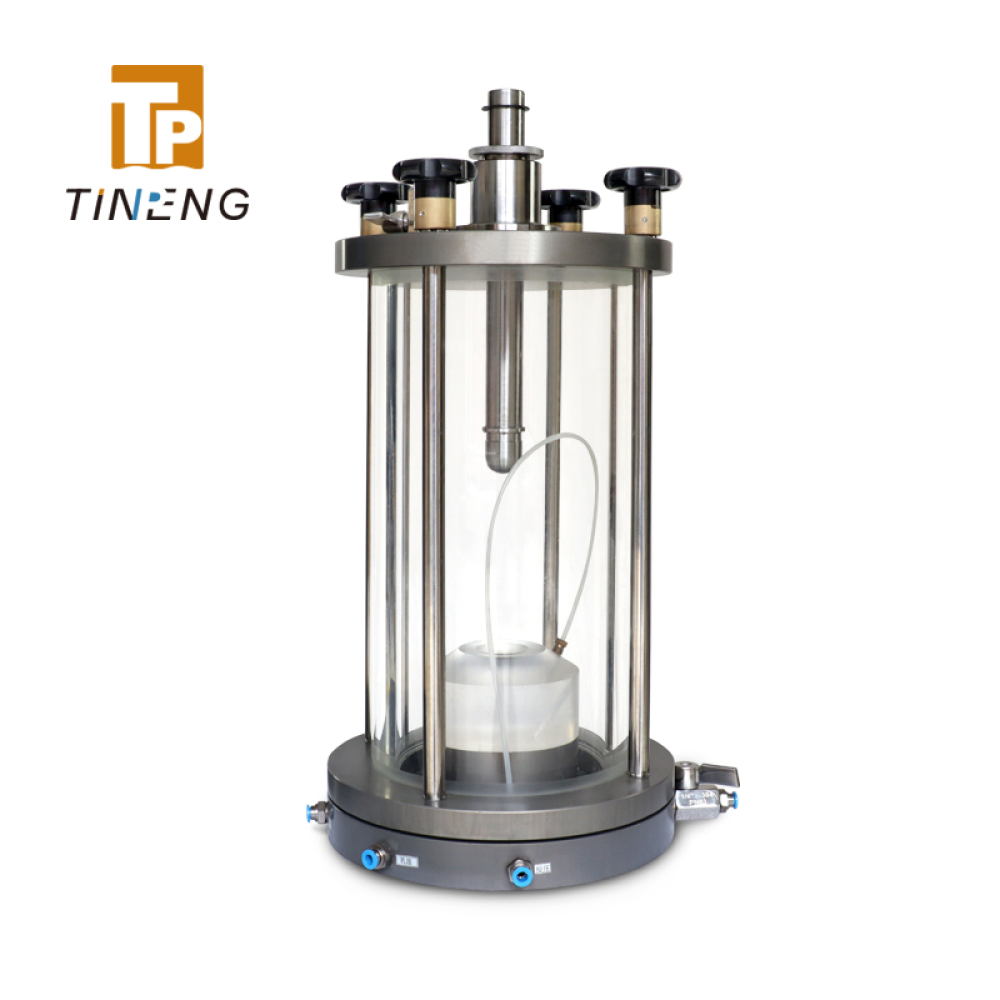

Тривісний осередок

складається в основному з основи, середнього кільця, верхньої кришки, бічної стінки та завантажувального стрижня і т. д. Вона з'єднується швидкозатискним стрижнем, що полегшує її розбирання. У нижній частині є 3 дренажних отвори для підключення тиску, що обмежує тиск і протитиск.

ТЕХНІЧНІ ПАРАМЕТРИ установки тривісного стиску грунтів

Трикутна навантажувальна рама TSZ-1T

Максимальна осьова сила (датчик навантаження): 10 кН

Швидкість тестування: 0,00001 - 9,99999 мм/хв.

Точність: +/- 0,1% від повної шкали

Діапазон вимірювання датчика переміщення: 25 мм з точністю 0,01 мм

Максимальний вертикальний проміжок: 500 мм

Горизонтальний проміжок: 260 мм

Діаметр притискної плити: 96 мм

Живлення: 110-240 В, 50 Гц

Габарити (мм): 480 x 445 x 1190 мм

Вага (кг): 45

Удосконалений регулятор тиску та об'єму TPS-PVC-1.

Кількість каналів:

2. Максимальний тиск: 2 МПа

. Роздільна здатність: 1 кПа.

Максимальний об'єм: 60 мл

. Роздільна здатність: 0,001 мл

. Точність: +/- 0,1% від повної шкали.

Тиск обтискання: Діапазон вимірювання: 0 ~ 2 МПа, роздільна здатність: 1 кПа, точність: +/- 1 кПа.

Протитиск: Діапазон вимірювання: 0 ~ 2 МПа, роздільна здатність: 1 кПа, точність: +/- 1 кПа.

Живлення: 110 В або 240 В, 50 Гц.

Габарити: 870 530 320 (мм).

Вага: 38 кг.

Тривісний осередок TPS-YLS50.

Розмір зразка: 50/38 мм.

Максимальний тиск у комірці: 2000 кПа.

Габарити: Ø 180 мм.

Вага: 12 кг.
