Клапан КВО

Крани кульові КВО

Призначення: перекриття потоку робочого середовища у трубопроводах.

Робоче середовище: природний газ, повітря та продукти його поділу.

Перевага кульових кранів у мінімальному опорі потоку робочого середовища у відкритому стані.

З'єднання штуцерів кульових кранів (рис. 1) із трубопроводом - за ГОСТ 16040-70...16046-70.

З'єднання з трубопроводом кульового крана (мал. 2) здійснюється зварюванням.

кран КВО.4157.000-01, кран КВО.4157.000-02, кран КВО.4160.000, кран КВО.4160.000-01, кран КВО.4158.000, кран КВО.4158.000-01, кран КВО.4158.000-01

Клапани запірні холодні КВО

Призначення: перекриття потоку робочого середовища у трубопроводах.

Робоче середовище: повітря та продукти його поділу, природний газ.

Напрямок подачі робочого середовища – під золотник.

Призначений ресурс – 2600 циклів.

Середній термін служби – не менше 10 років.

Середнє напрацювання на відмову в циклах - 2500.

Робоче положення: від 0o до 45о щодо вертикалі (маховик нагору)

клапан КВО.7429.000-01, клапан КВО.7429.000-02, клапан КВО.7494.000, клапан КВО.7494.000-01, клапан КВО.7430.000-01, клапан КВО.7430.000-02, клапан КВО.7 01, клапан КВО.7485.000, клапан КВО.7485.000-01, клапан КВО.7486.000, клапан КВО.7486.000-01, клапан КВО.7493.000, клапан КВО.7493.000-01, клапан КВО.709 клапан КВО.7496.000-01, клапан КВО.7496.000-02, клапан КВО.7230.000-01, клапан КВО.7230.000, клапан КВО.7229.000

Клапани швидкісні КВО

Призначення: автоматичне перекриття потоку робочого середовища під час розриву трубопроводу, арматури або вибивання прокладки.Номінальна витрата робочого продукту (Qнл/хв) від 90 до 900.

Аварійна витрата робочого продукту (Qавл/хв) від 145 до 1440.

Робоче становище - горизонтальне.

Призначений ресурс у циклах – 100.

клапан швидкісний КВО.7450.000, клапан швидкісний КВО.7484.000, клапан швидкісний КВО.7484.000-09

Клапани запобіжні пружинні КВО, КО, КС

Призначення: Запобіжний клапан пружинний призначений для захисту резервуара від підвищення тиску понад допустиме значення.

Клапан запобіжний пружинний КО.7607.000, Клапан запобіжний пружинний КО.7607.000-01, Клапан запобіжний пружинний КО.7607.000-02, Клапан запобіжний пружинний КО.7607.000-06, Кла0 запобіжний пружинний КО.7607.000-06. Клапан запобіжний пружинний КВО.7270.000-02, Клапан запобіжний пружинний КВО.7270.000-04,Клапан запобіжний пружинний КВО.7270.000-06, Клапан запобіжний пружинний КВО.700.

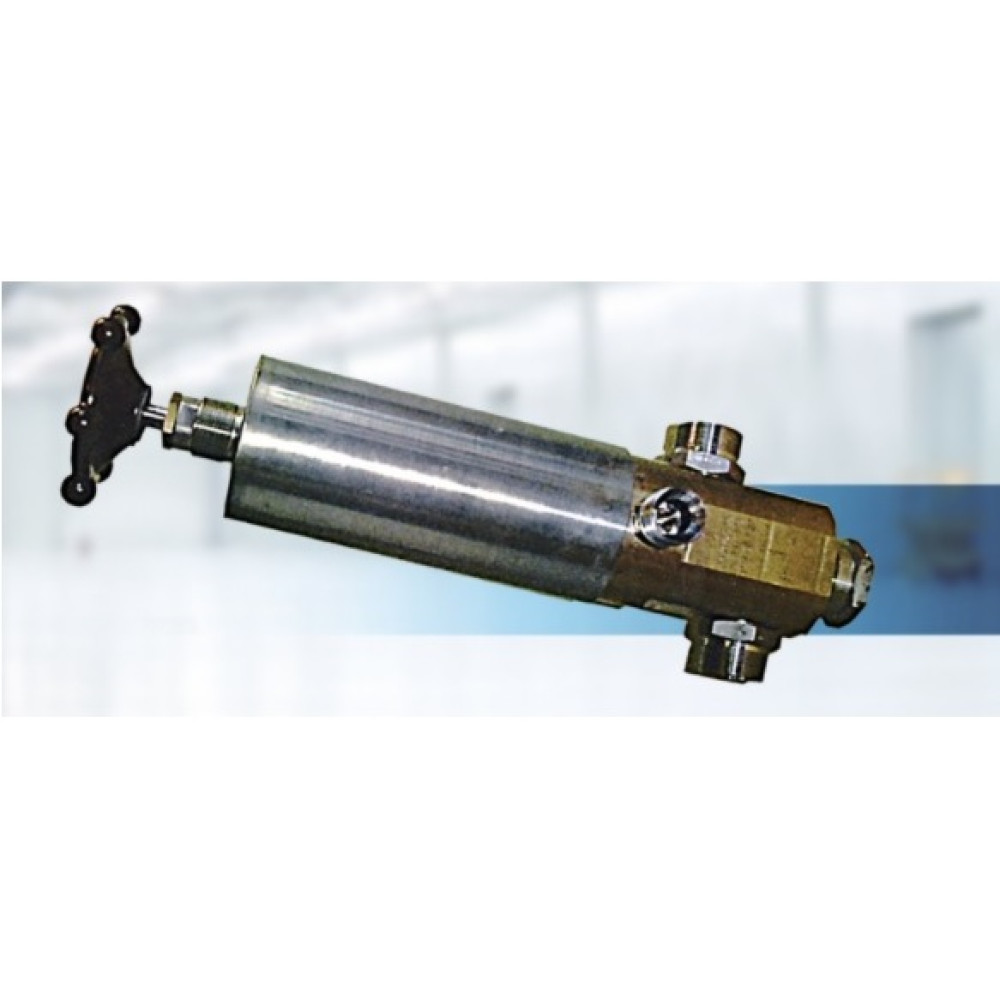

Регулятори тиску КВО, КС

Регулятори тиску поєднують у собі функції регуляторів тиску "до себе" та "після себе".

Призначення: підтримання встановленого (настроєного, відрегульованого) тиску в газифікаторах холодних кріогенних (ГХК) та скидання тиску в продукційний трубопровід при підвищенні тиску у виробі вище встановленого.

Витрата продукційного трубопроводу ГКГ:

- з регулятором КВО.7144.000 трохи більше 500м3/ч;

- з регулятором КВО.7145.000 трохи більше 2000 м3/ч.

Робоче положення: вертикально (маховик вгору).

Регулятор тиску КВО.7144.000, регулятор тиску КВО.7145.000, регулятор тиску КС.7758.000, регулятор тиску КС.7759.000

Клапан дренажний автоматичний

Призначення: Клапан дренажний автоматичний КС.7543.000 служить для скидання підвищеного тиску в резервуарі понад допустимий.

Робоче середовище: рідке та газоподібне повітря, кисень, азот, аргон.

Клапан дренажний автоматичний КС.7543.000, Клапан дренажний автоматичний КС.7543.000-01, Клапан дренажний автоматичний КС.7543.000-02

Регулятори тиску конденсації (клапани водорегулюючі)

Призначення: підтримання постійного тиску конденсації холодоагенту в холодильній установці шляхом перепуску частини витрати води, що охолоджує.

Робоче середовище контура хладону - R134a.

Максимальний тиск конденсації – 1,7 МПа.

Діапазон налаштування тиску конденсації - 0,4...1,0 МПа

Регулятор тиску конденсації КВО.7159.000, Регулятор тиску конденсації КВО.7147.000, Регулятор тиску конденсації КВО.7158.000, Регулятори тиску конденсації КВО.7161.000

Обмежувач витрати АРК-85-32/16

Призначення: використовується для обмеження об'ємних витрат газу споживачеві.

Робоче середовище: кисень, азот, аргон, повітря.

Клапани зворотні КВО, КС, КО

Призначення: запобігання зворотному потоку робочого середовища у трубопроводі.

Клапан зворотний КВО.7445.000 Клапан зворотний КС.7544.00
