Керноутримувачі "сухого" типу (Хасслера)

Керноутримувачі "сухого" типу (Хасслера)

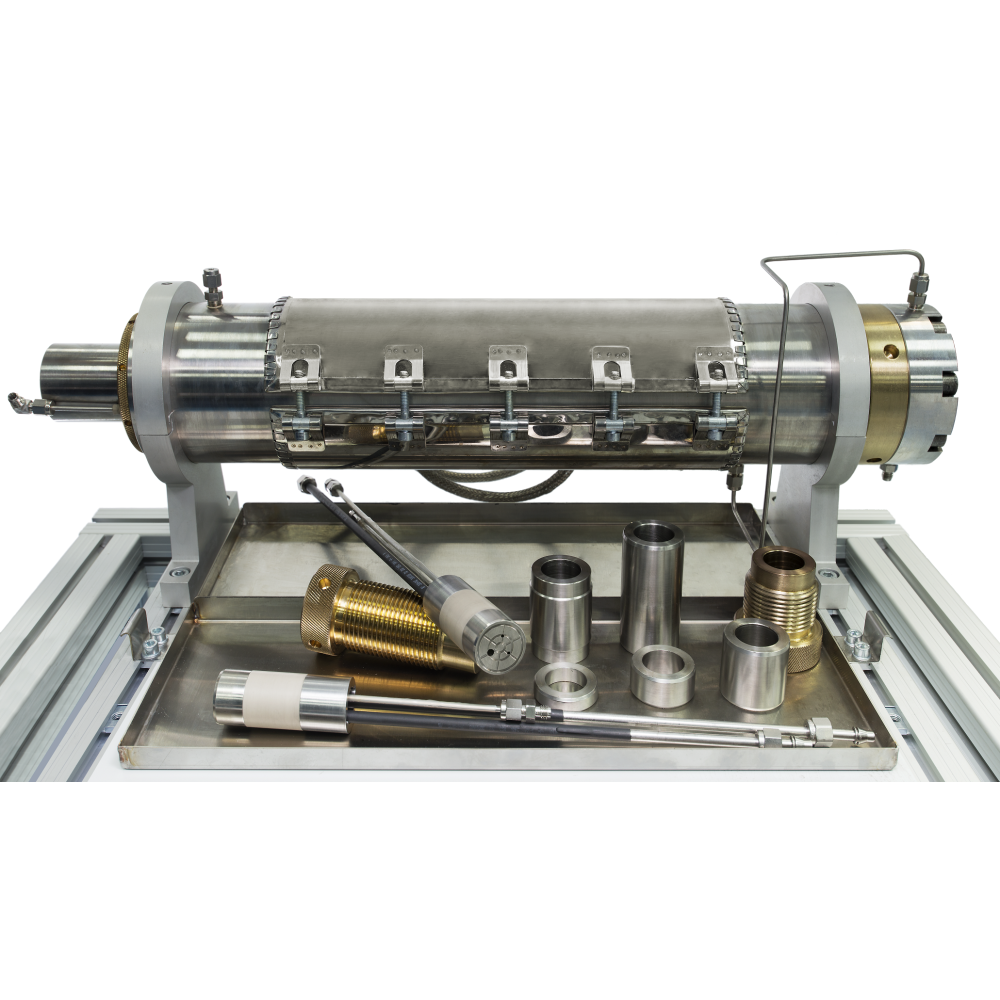

Керноутримувачі сухого типу або керноутримувачі Хасслер призначені для використання в установках дослідження фільтраційно-ємнісних властивостей зразків керна в пластових умовах.

Циліндричний зразок керна встановлюється в манжету, встановлену в корпусі керноутримувача. Простір між корпусом та манжетою заповнюється гідравлічною рідиною. Тиск, що створюється в корпусі керноутримувача, передається через манжету, створюючи радіальне обтискання зразка керна. Осьове стиснення створюється за допомогою гідродомкрата. Робоча площа гідродомкрата дорівнює площі перерізу зразка керна, це дозволяє створювати рівномірне всебічне (трихосне) стискування.

Зміна зразка в керноутримувачі відбувається без зливу гідравлічної рідини обтиску.

Керноутримувачі оснащуються спеціальними плунжерами, через які відбувається створення порового тиску у зразках, подача та фільтрація порових флюїдів.

Керноутримувачі можуть комплектуватися окремою системою нагрівання, що включає хомутові нагрівачі, термодатчики, систему вимірювання та контролю, температура з підключенням до ПК.

Особливості

Різні варіанти конструкції плунжерів керноутримувача: підключення кількох ліній подачі флюїдів та окремих ліній вимірювання тиску; плунжери для вимірювання електричного опору зразків; конструкція для подачі та фільтрація бурового розчину, у тому числі вздовж торця зразка; вбудовані датчики проходження ультразвукових хвиль; кислотостійке виконання.

Можливість проведення вимірювань УЕС встановлених у керноутримувачі зразків за 4-х електродною схемою

Високотемпературне виконання керноутримувача (до +320 °С)

Можливість установки декількох портів вимірювання тиску вздовж усієї колонки зразків керна (знімання перепадів тиску з бічної поверхні циліндричних зразків)

Технічні характеристики
