Оптичний багатофазний сепаратор високого тиску

Оптичний багатофазний сепаратор високого тиску

Оптичний багатофазний сепаратор високого тиску призначений для точного визначення фракційного складу суміші, що надходить в процесі фільтраційних експериментів.

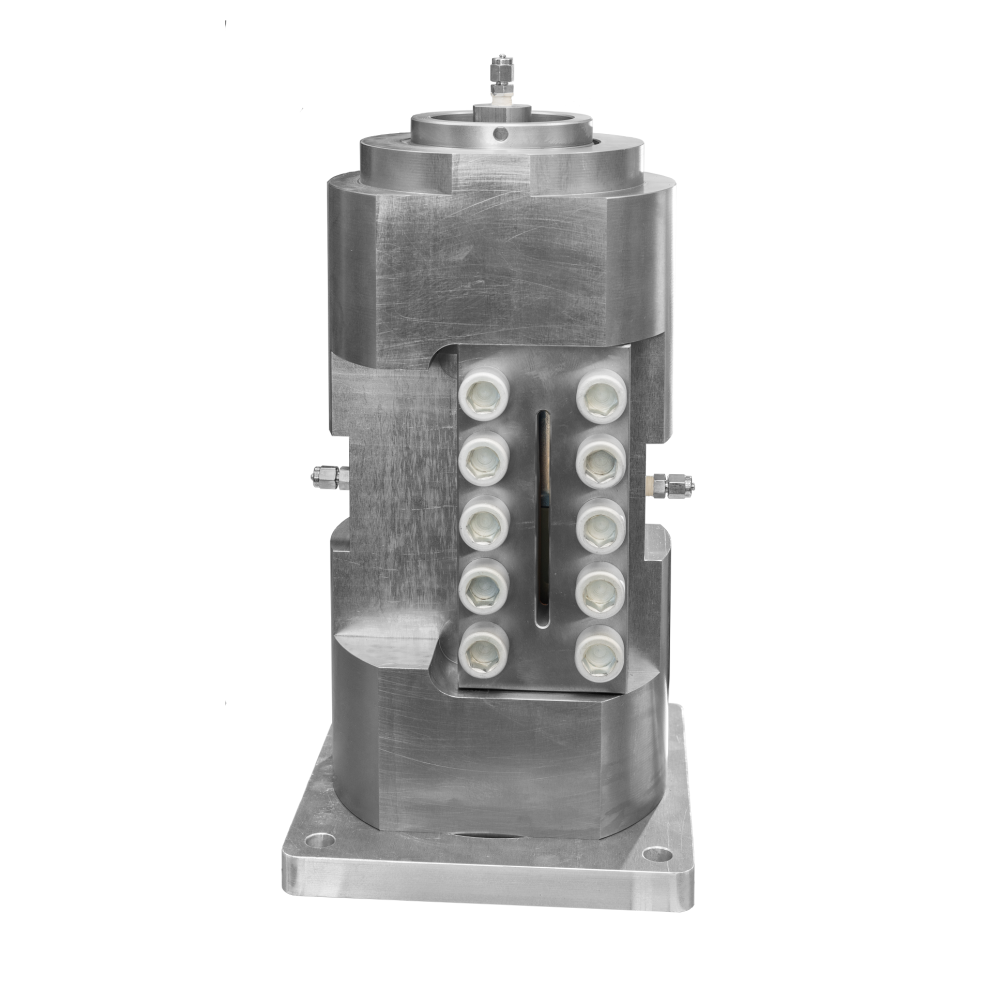

Сепаратор являє собою пристрій, що складається із двох з'єднаних між собою у верхній та нижній частинах судин високого тиску. Перша судина служить для прийому суміші, що надходить з виходу кернодержателя, і гравітаційного розшарування флюїдів. Друга посудина оснащена сапфіровими вікнами візуального контролю і служить для точного визначення обсягу фаз, що надійшли в нього. Детектування положення межі розділу фаз в ході експерименту проводиться за допомогою системи відеовимірювання, що складається з камери високої роздільної здатності, підсвічування, встановленої за сепаратором, програмного забезпечення. Програмне забезпечення включає засоби автоматичного розпізнавання межі розділу рідина/рідина та газ/рідина та розрахунку обсягів фаз та зміни ступеня насичення зразка керна.

При роботі з сепаратором передбачені процедури калібрування, що дозволяє вимірювати об'єм з великою точністю, і робить вимірювання незалежними від роду флюїдів. Система відео-вимірювання дозволяє не тільки проводити вимірювання обсягів, що надійшли, але і зберігати в пам'яті комп'ютера зображення процесу протягом усього експерименту.

Опціонально оптичний сепаратор може бути укомплектований системою автоматичних клапанів для автоматизації процесу експерименту.

Технічні характеристики
