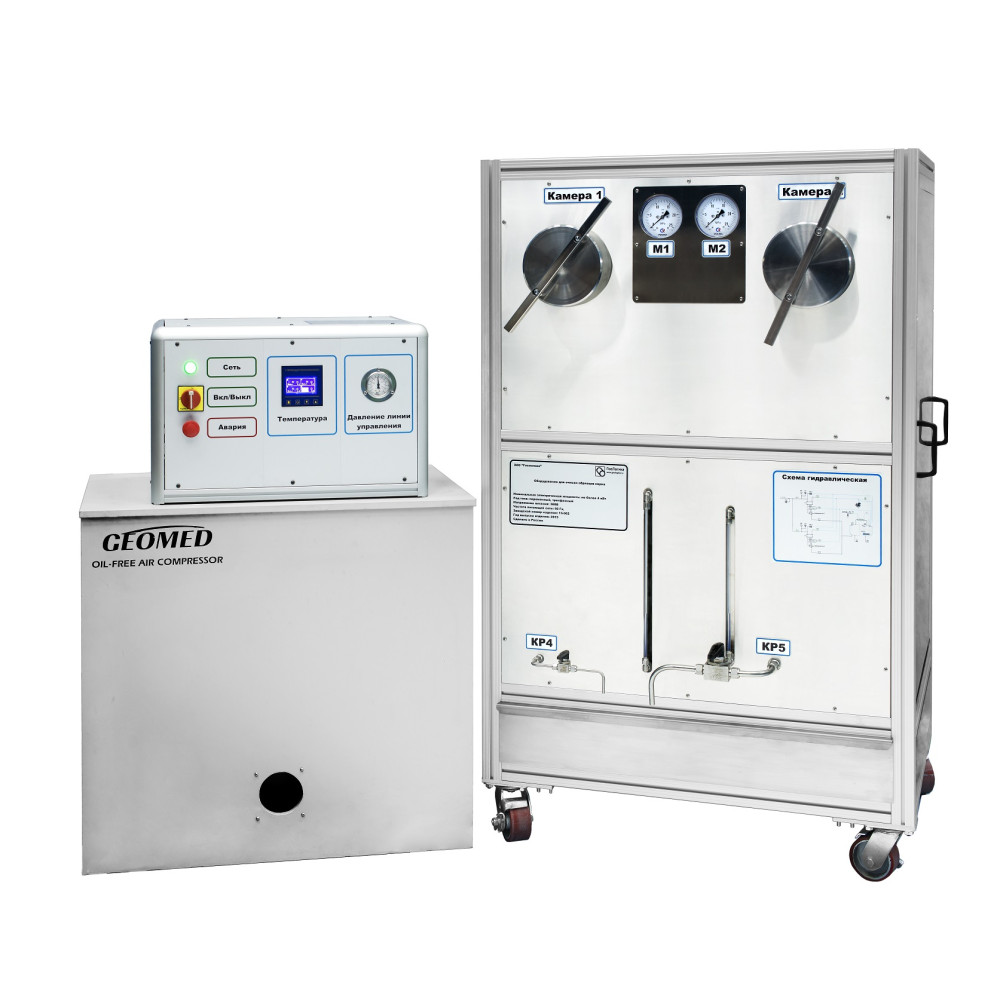

Система очищення керна (ЕКСТРАКТОР) «ПИК-СОК/СО2/ТОЛУОЛ»

Система очищення керна (ЕКСТРАКТОР) «ПИК-СОК/СО2/ТОЛУОЛ»

Система «ПИК-СОК/СО2/Лолуол» призначена для очищення порожнечного простору зразків керну від пластових флюїдів і технологічних рідин під тиском, толуолом, з розчиненим у ньому вуглекислим газом. При зниженні тиску в камері насичення вуглекислий газ виділяється з толуолу і, розширюючись, витісняє забруднений розчинник із простору зразків. Ефективність екстракції досягається багаторазовим повторенням циклу «насичення - дегазація» до припинення фарбування розчинника із завершальним сушінням зразків. Екстрагування може виконуватися як для фрагментів повнорозмірного керна, так і для зразків керна різного розміру та форми; при цьому обмеження щодо мінімального та максимального завантаження відсутні. Система комплектується модулем рекуперації толуолу та блоком керування, що розміщується в окремому приміщенні.

Особливості

Максимальна автоматизація роботи системи

Вибухозахисне виконання всіх вузлів

Візуальний контроль рекуперації розчинника

Дві камери насичення (опціонально 4 та 8)

Регульований нагрівання камер до 100°З тривалою підтримкою температури

Завантаження зразків керна в камери за допомогою спеціального контейнера

Технічні характеристики

Максимальний діаметр зразків керна, мм 110

Кількість камер насичення, шт 2 (опціонально 4, 8)

Внутрішній діаметр камери насичення, мм 130

Глибина камери насичення не більше мм 670

Об'єм камери насичення, л 8.25

Максимальний тиск, що створюється в камері, МПа 15

Матеріал камери насичення для екстрагування керна нержавіюча сталь

Об'єм бака для «чистого» розчинника, л 90

Об'єм бака для «брудного» розчинника, л 40

Регульований нагрівання камери для екстрагування з можливістю підтримки температури, °С до +100

Середня швидкість рекуперації розчинника, л/год.

Час повного очищення зразків, від 4 до 12
